Khái niệm :
– Hạt nhựa ABS có tên tiếng Anh AYRYLONITRILE BUTADIENE STYRENE, có nguồn gốc từ dầu mỏ , là một loại nhựa được trùng hợp từ 3 loại monomer: acrylonitrile, butadiene và Styrene. Nhựa ABS có màu vàng nhạt cố thể hoặc màu ngà , độ dẻo dai nhất định ,khả năng kháng axit,kiềm , sự ăn mòn của muối mạnh.Vì vậy mà nó được sử dụng rộng rãi trong các ngành công nghiệp nhựa kỹ thuật .
Đặc điểm :
ABS tính tổng hợp cao, kích thước ổn định mà dễ thành hình. Sử dụng rộng rãi trong lĩnh vực thông tin, kỹ thuật số, thiết bị văn phòng, đồ điện gia dụng…
- Tính cơ khí tổng hợp
- Tính kháng hóa học và sử dụng ngoài trời tốt
- Hiệu quả bề ngoài tuyệt vời
- Tính lưu động tốt, dễ dàng đúc

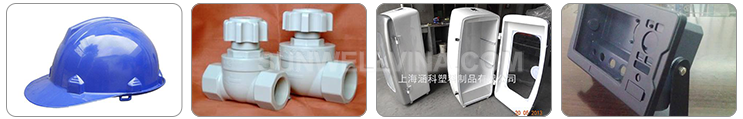

Lĩnh vực ứng dụng:
– Thiết bị văn phòng như máy photocopy, mays in …
– Đồ điện gia dụng như tivi, điện thoại, tủ lạnh, máy giặt …
– Vỏ thùng loa, vỏ hộp DVD, thùng máy tính, máy học tập, máy ghi âm, tủ kỹ thuật số, bàn phím điện thoại …
Bảng thông số kỹ thuật điển hình:
| Cấp | Mã | UL94 | Tính năng, đặc điểm |
| Độ trong suốt | 950-T | HB | Thông số kỹ thuật cho độ trong cao, chống trắng thấp và tăng độ cứng bề mặt, tính kết hợp xuất sắc |
| Độ bóng | 950-HG | Độ bóng cao, tăng độ cứng bề mặt | |
| Chống thời tiết | 950-UR | Phù hợp thời tiết | |
| Sợi thủy tinh tăng cường | 950-G10 | 10% sợi thủy tinh được tăng cường, độ cứng cao, và độ ổn định chiều | |
| 950-G20 | Sợi thủy tinh 20% được tăng cường, độ cứng cao và độ ổn định của chiều | ||
| 950-G30 | 30% sợi thủy tinh được tăng cường, độ cứng cao và độ ổn định của chiều | ||
| Chịu nhiệt cao | 950-nhân sự | V0 | Khả năng chịu nhiệt tuyệt vời, tính kết hợp tuyệt vời |

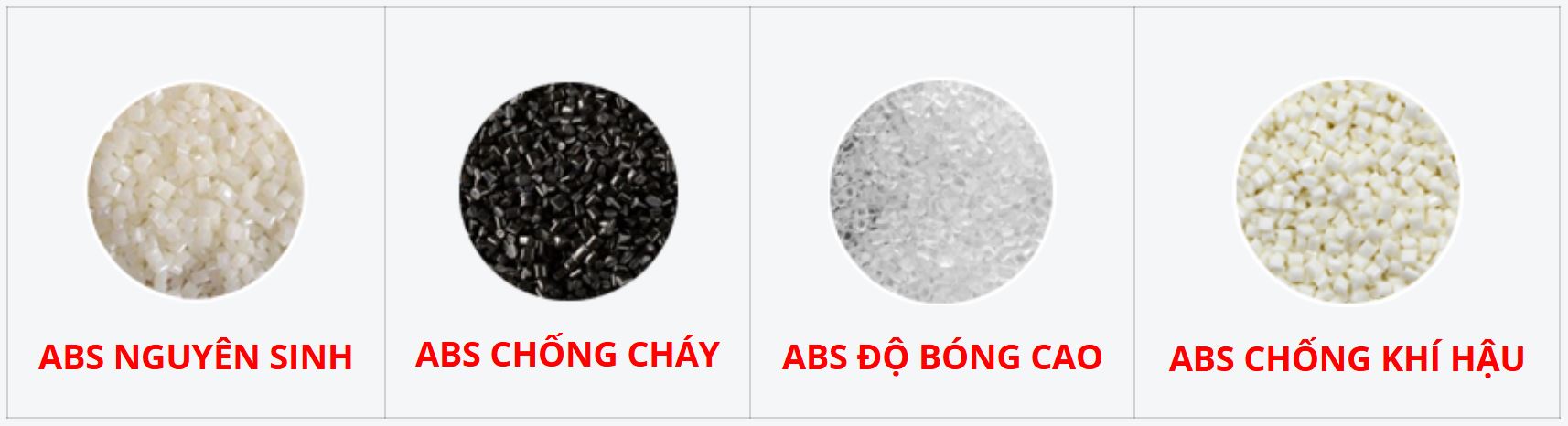

ABS Nguyên Sinh
a/ Khái niệm :
– Nhựa nguyên sinh ABS là sản phẩm nhựa được sinh ra từ quá trình chưng cất phân đoạn dầu mỏ. Hạt nhựa nguyên sinh chưa qua sử dụng có thường có màu trắng tự nhiên hoặc trắng đục, khi đưa vào sử dụng tùy vào nhu cầu người ta pha thêm hạt tạo màu để có được màu sắc như mong muốn. Có rất nhiều loại hạt nhựa nguyên sinh ABS biến tính khác nhau nhằm cải thiện độ chịu va đập, độ dai và khả năng chịu nhiệt.
b/ Đặc tính :
– So với ABS thông thường nó có độ bền kéo cao, độ uốn cong, chịu va đập và độ bền cao.
– Cách điện tốt, không thấm nước, nhiệt độ biến hình nhiệt cao, chịu va đập ở nhiệt độ thấp, độ co thấp.
c/ Ứng dụng:
– Nhựa nguyên sinh ABS không phải loại nhựa cứng nhất, chịu va đập tốt nhất nhưng nó có gốc Butadien bắt nguồn từ cao su thiên nhiên nên có khả năng triệt tiêu chấn động, giúp bảo vệ tốt cho não. Ứng dụng chủ yếu của nhựa tái sinh ABS làm mũ bảo hiểm , thùng chứa….
– Dùng cho sản xuất những sản phẩm yêu cầu độ cần bằng đặc biệt như quạt hướng trục , quạt ly tâm….
– Thiết bị điện, điện tử, đồ dùng văn phòng, dụng cụ điện, vỏ hộp thiết bị đo, thiết bị chụp hình, và các phụ kiện điện khác…..
ABS Chống Cháy
Bảng thông số kỹ thuật:
| Tiêu chuẩn kiểm tra | Đơn vị | 150-G20 | 150-G30 | 150-G40 | |
| Phân loại đặc tính | Chống cháy FR | Chống cháy không halogen NHFR | Tăng cường sợi thủy tinh, chống cháy GF, NHFR | ||
| Tính năng vật lý | |||||
| Tỉ trọng | ASTM D792 | g/cm3 | 1.20 | 1.18 | 1.22 |
| Chỉ số tan chảy MFR(200oC/5kg) | ASTM D1238 | g/10min | |||
| Tỉ lệ hút nước | ASTM D570 | % | 0.05 | 0.04 | 0.03 |
| Tỉ lệ co thành hình | ASTM D955 | % | 0.6~1.0 | 0.6~0.8 | 0.3~0.7 |
| Tính năng cơ khí | |||||
| Độ bền kéo giãn | ASTM D638 | MPa | 65 | 78 | 90 |
| Độ giãn gãy | ASTM D638 | % | 5.5 | 3.6 | 3.0 |
| Độ uốn cong | ASTM D790 | MPa | 95 | 120 | 145 |
| Lượng khuôn uốn cong | ASTM D790 | MPa | 3200 | 4100 | 6400 |
| Độ tác động izod (lỗ, 1/8”,23℃) | ASTM D256 | J/m | 110 | 130 | 130 |
| Tính nhiệt học | |||||
| Nhiệt độ biến hình 1.8MPa | ASTM D648 | oC | 145 | 155 | 157 |
| Tính năng điện | |||||
| Tỷ lệ lượng điện trở | ASTM D257 | Ω cm | 1016 | 1016 | 1016 |
| Cường độ điện môi | ASTM D149 | k/V/mm | 40 | 40 | 40 |
| Hằng số điện môi(106HZ) | ASTM D150 | – | |||
| Tính chống cháy | |||||
| Cấp chống cháy 1.5mm | UL94 | – | HB | HB | HB |
ABS Độ Bóng Cao
Bảng thông số kỹ thuật:
| Tiêu chuẩnkiểm tra | Đơn vị | MA915-HG | MA915-HT | MA915-T | |
| Phân loại đặc tính | độ bóng cao | Độ bóng cao, độ cứng cao | Trong suốt | ||
| Tính năng vật lý | |||||
| Tỉ trọng | ASTM D792 | g/cm3 | 1.08 | 1.10 | 1.06 |
| Chỉ số tan chảy MFR(200oC/5kg) | ASTM D1238 | g/10min | 1.5 | 1.0 | 2.0 |
| Tỉ lệ hút nước | ASTM D570 | % | 0.17 | 0.17 | 0.17 |
| Tỉ lệ co thành hình | ASTM D955 | % | 0.5~0.7 | 0.5~0.7 | 0.5~0.7 |
| Tính năng cơ khí | |||||
| Độ bền kéo giãn | ASTM D638 | MPa | 50 | 50 | 50 |
| Độ giãn gãy | ASTM D638 | % | 15 | 25 | 15 |
| Độ uốn cong | ASTM D790 | MPa | 90 | 90 | 86 |
| Lượng khuôn uốn cong | ASTM D790 | MPa | 2700 | 2700 | 2600 |
| Độ tác động izod (lỗ, 1/8”,23℃) | ASTM D256 | J/m | 80 | 100 | 50 |
| Tính nhiệt học | |||||
| Nhiệt độ biến hình 1.8MPa | ASTM D648 | oC | 85 | 85 | 80 |
| Tính năng điện | |||||
| Tỷ lệ lượng điện trở | ASTM D257 | Ω cm | 4×1016 | 4×1016 | 4×1016 |
| Cường độ điện môi | ASTM D149 | k/V/mm | 18 | 18 | 18 |
| Hằng số điện môi(106HZ) | ASTM D150 | – | 3.00 | 3.00 | 3.00 |
| Tính chống cháy | |||||
| Cấp chống cháy 1.5mm | UL94 | – | HB | HB | HB |
ABS Chống Khí Hậu
Bảng thông số kỹ thuật:
| Tiêu chuẩn kiểm tra | Đơn vị | MA915-UR | MA915-HR | |
| Phân loại đặc tính | Chịu khí hậu | Chịu nhiệt | ||
| Tính năng vật lý | ||||
| Tỉ trọng | ASTM D792 | g/cm3 | 1.12 | 1.10 |
| Chỉ số tan chảy MFR(200oC/5kg) | ASTM D1238 | g/10min | 1.5 | 1.0 |
| Tỉ lệ hút nước | ASTM D570 | % | 0.17 | 0.17 |
| Tỉ lệ co thành hình | ASTM D955 | % | 0.5~0.7 | 0.5~0.7 |
| Tính năng cơ khí | ||||
| Độ bền kéo giãn | ASTM D638 | MPa | 50 | 50 |
| Độ giãn gãy | ASTM D638 | % | 10 | 20 |
| Độ uốn cong | ASTM D790 | MPa | 90 | 80 |
| Lượng khuôn uốn cong | ASTM D790 | MPa | 2700 | 2200 |
| Độ tác động izod (lỗ, 1/8”,23℃) | ASTM D256 | J/m | 70 | 200 |
| Tính nhiệt học | ||||
| Nhiệt độ biến hình 1.8MPa | ASTM D648 | oC | 85 | 105 |
| Tính năng điện | ||||
| Tỷ lệ lượng điện trở | ASTM D257 | Ω •cm | 4×1016 | 4×1016 |
| Cường độ điện môi | ASTM D149 | k/V/mm | 18 | 18 |
| Hằng số điện môi(106HZ) | ASTM D150 | – | 3.00 | 3.00 |
| Tính chống cháy | ||||
| Cấp chống cháy 1.5mm | UL94 | – | HB | HB |
